Villardscher Teilungskanon Infografik 5

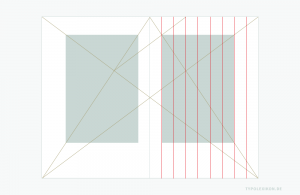

Konstruktionsprinzip des Villardschen Teilungskanons für einen Buchsatzspiegel. Infografik 5: Die Schnitt- und Bezugspunkte der Diagonalen auf Recto können auch dazu verwendet werden, den Buchsatzspiegel systematisch in einen Gestaltungsraster mit gleich großen Rasterflächen zu transformieren. In diesem Beispiel werden zuerst die senkrechten Hilfslinien eingezeichnet.
